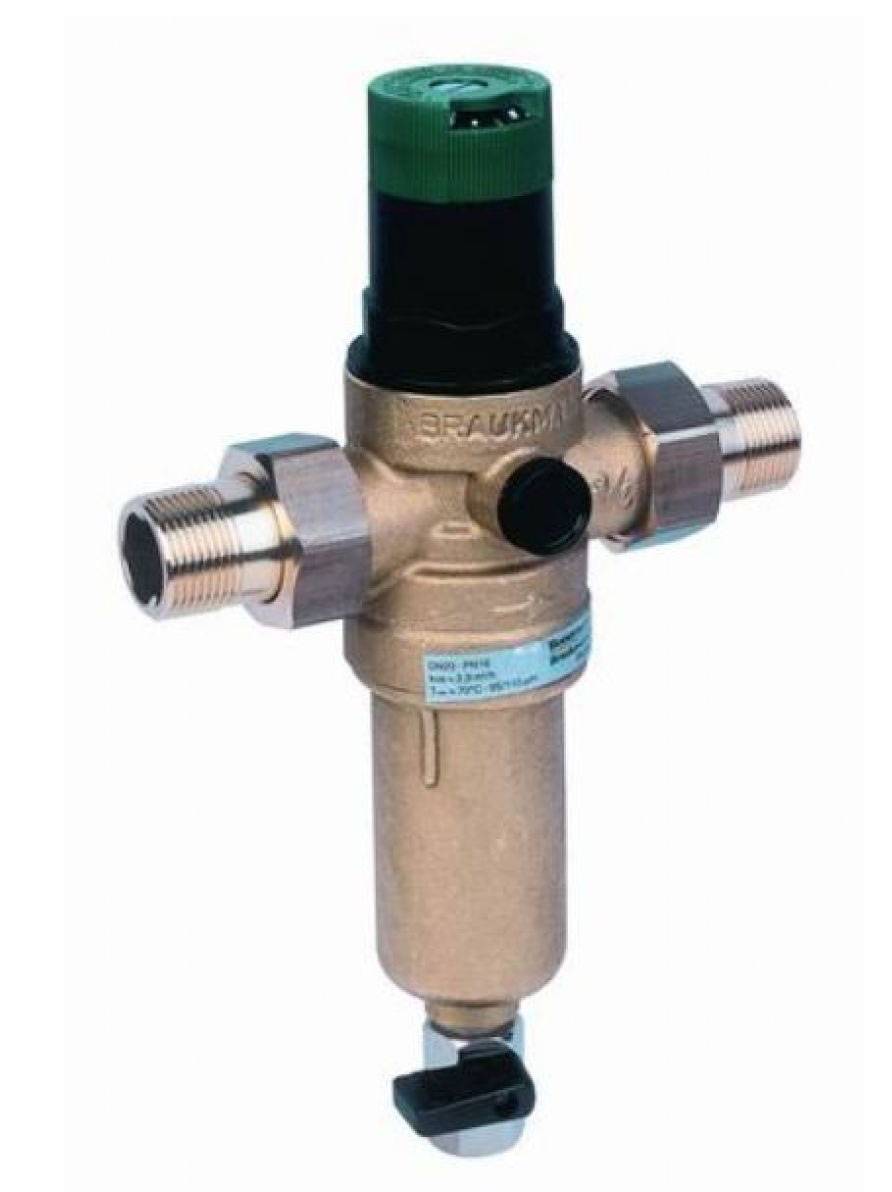

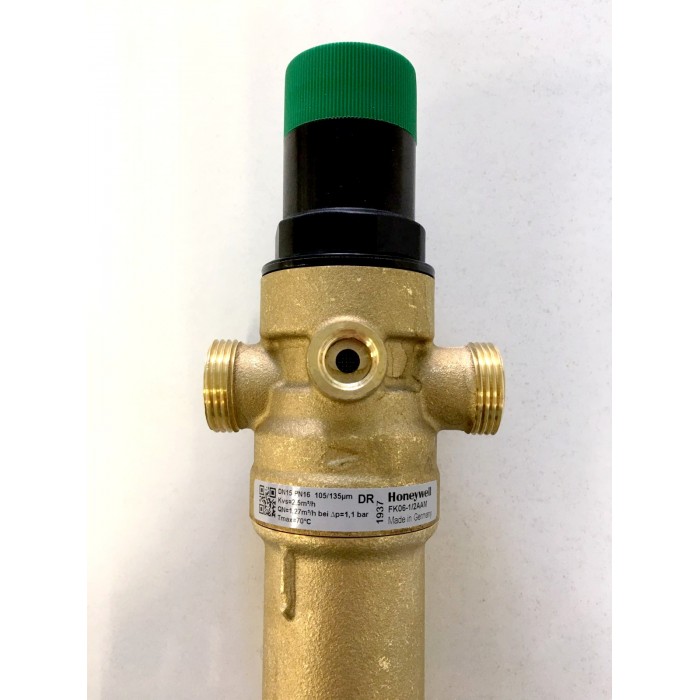

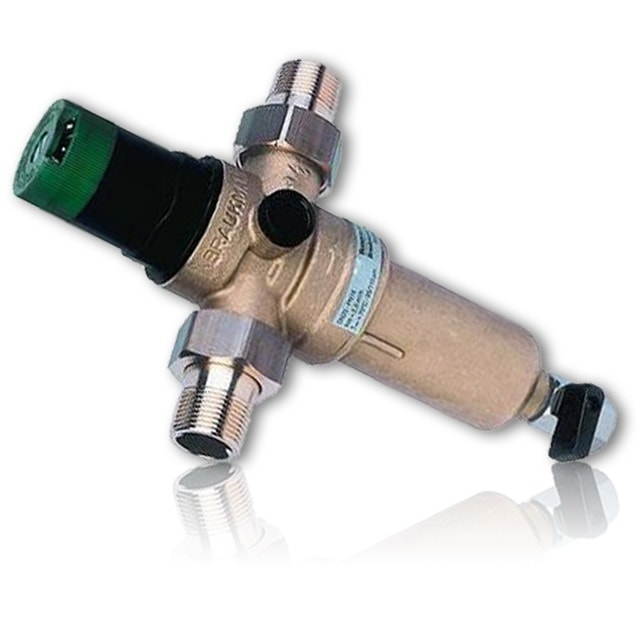

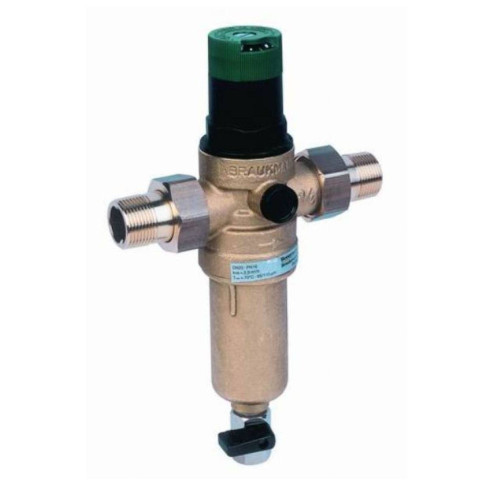

Фильтр механический Honeywell FK06-3/4AAM (с редуктором) для горячей воды

Промывной фильтр тонкой механической очистки для горячей воды Honeywell FK06-3/4" AAM линейки miniPlus, с вмонтированным редуктором снижения давления воды. Малогабаритный размер фильтра предоставляет возможность его установки в небольших помещениях. Фильтр Honeywell FK06-3/4" AAM используются для предварительной очистки горячей воды от механических примесей размером до 100 мкм и одновременно регулирует рабочее давление на выходе из фильтра. Устранение осадка, накапливаемого на дне колбы и в сетке фильтра, происходит при включении режима проточной промывки. Пользователь может выключить данный режим, поворачивая ручку шарового клапана. Поток воды устраняет мусор в специально предназначенный резервуар, либо в канализацию (в таком случае необходима врезка).

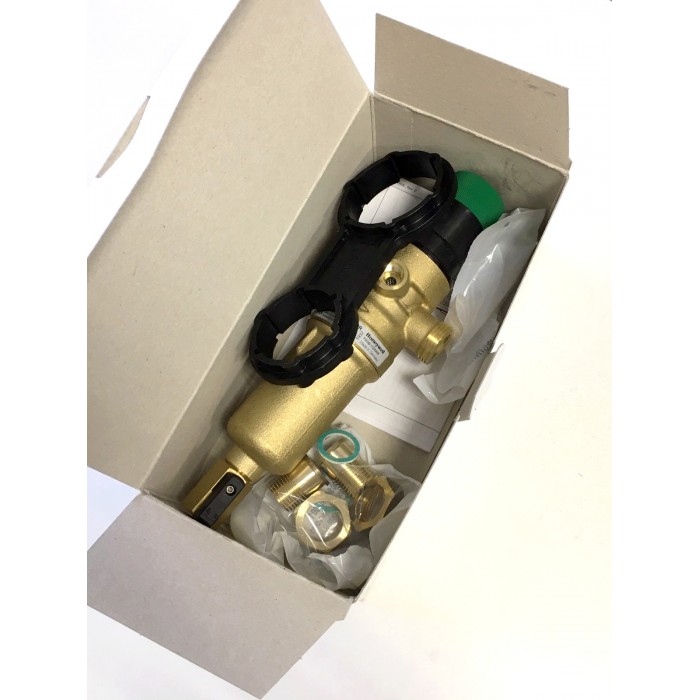

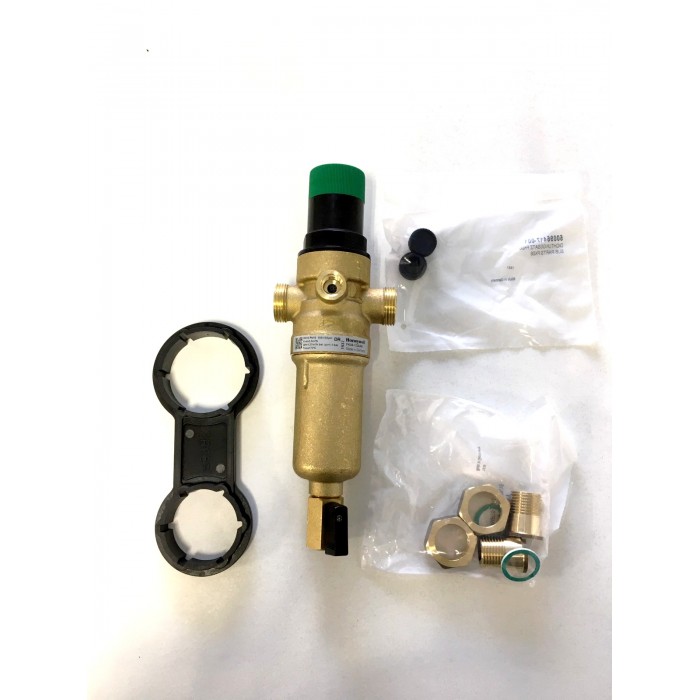

Фильтр FK06 состоит из следующих компонентов:

• корпуса с внешней резьбой и резьбовыми отверстиями для манометра с двух сторон;
• пружинного стакана с регулировочной ручкой;
• вкладыша клапана с диафрагмой и седлом клапана;
• резьбовых штуцеров;
• сетчатого фильтра тонкой очистки;
• колбы;
• шарового клапана.

Технические характеристики:

• Размер подключения: 3/4″
• Рейтинг фильтрации: 100 мкм
• Рабочее положение: устанавливается в горизонтальном трубопроводе чашей вниз
• Бронзовая чаша
• Рабочая температура: до 70 °С
• Рабочая среда: вода
• Давление на входе: до 16,0 бар
• Давление на выходе: от 1,5 до 6,0 бар

Особенности:

• Простой монтаж
• Компактные размеры
• Подача отфильтрованной воды осуществляется непрерывно, даже в процессе промывки
• Прочная чаша из ударопрочных материалов
• Простое обслуживание и замена сетчатого фильтрующего элемента
• Корпус с внутренней и наружной резьбой
• Надежная и проверенная конструкция от немецкой компании Honeywell
• Изделия соответствуют требованиям DIN/DVG

Материалы:

• корпус из штампованной латуни, устойчивой к вымыванию цинка
• штуцеры с наружной резьбой из латуни
• фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
• чаша фильтра из ударопрочного прозрачного синтетического материала (для холодной воды) или штампованной латуни, устойчивой к вымыванию цинка (для горячей воды)

---

Принцип действия:

Комбинированный фильтр FK06 объединяет в себе клапан понижения давления D06F и промывной фильтр тонкой очистки FF06. В процессе нормальной работы вода проходит через ячейки фильтра FF06 на выход. Для промывки фильтра от частей грязи нужно открыть шаровый кран. В процессе промывки подача фильтрованной воды не прекращается. Встроенный регулятор давления воды D06F работает по принципу уравнивания усилий. Это означает, что сила диафрагмы действует навстречу силе упругости пружины. Входное давление на влияет на открытие или закрытие клапана, поэтому колебания входного давления не оказывают влияние на выходное давление.

---

Инструкция по монтажу:

• Можно монтировать как на металлические, так и на пластиковые трубы.
• Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
• Устанавливается за водосчетчиком после запорных клапанов. Это позволит обслуживать устройство без демонтажа из трубопровода.
• Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
• Рекомендуется после комбинированного фильтра оставлять прямолинейный стабилизирующий участок трубопровода длиной не менее пятикратного номинала присоединительного размера.
