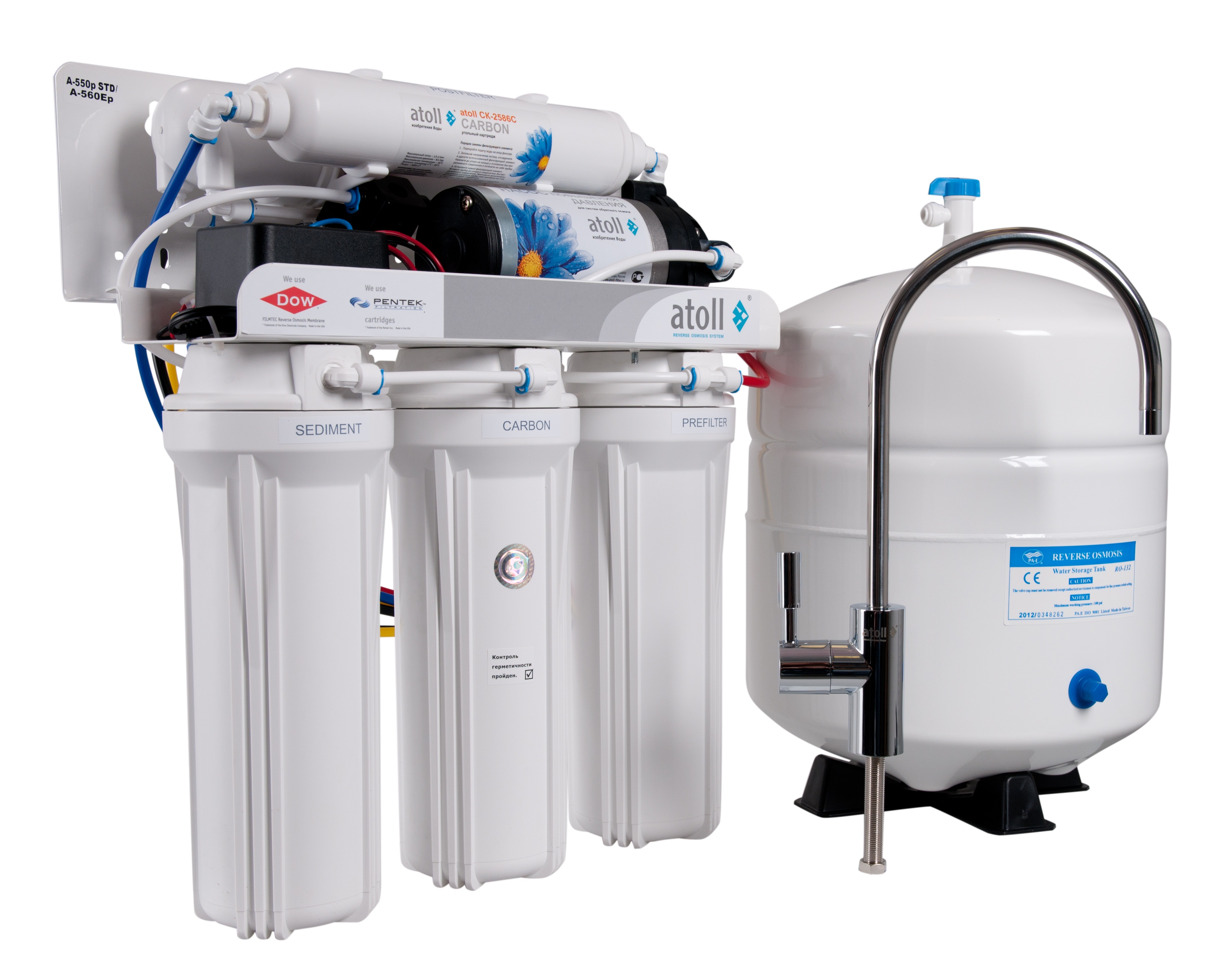

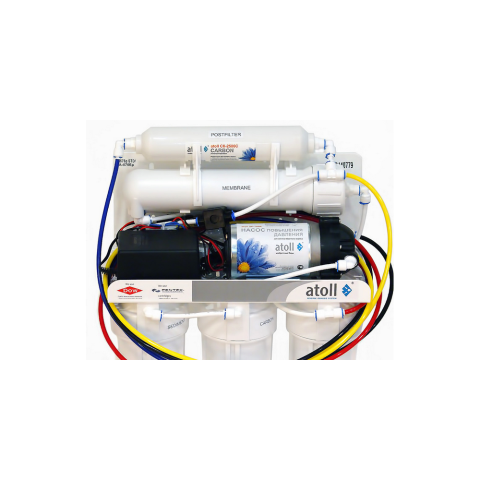

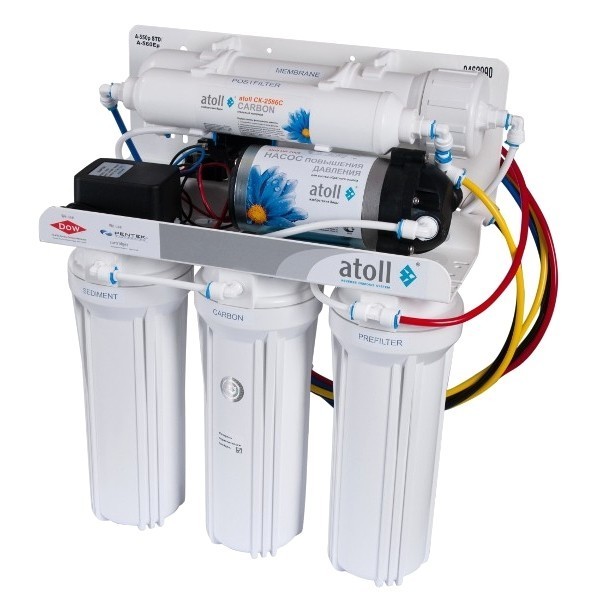

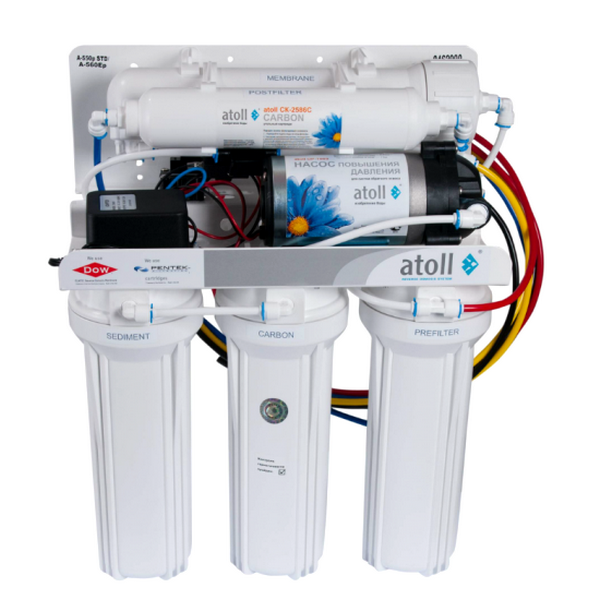

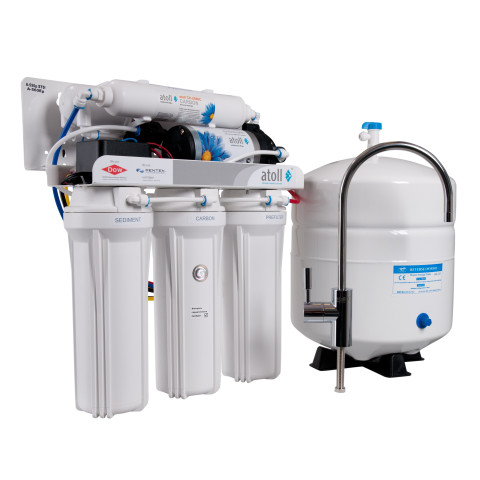

Фильтр Atoll A-550p - один из базовых продуктов линейки систем очистки воды методом обратно осмоса от торговой марки Atoll. Установка состоит из трехступенчатого блока предварительной очистки, мембраны обратного осмоса и угольного постфильтра. Фильтр укомплектован помпой, которая устанавливается в тех домах и квартирах, которые имеют низконапорный трубопровод подачи холодной воды. Подкачивающий насос повышает давление на входе в мембрану до требуемых 3 — 6 атм.
Принцип работы
Основным фильтрующим элементом системы является обратноосмотическая мембрана, для надежной работы которой необходимо создать определенные условия. В первую очередь, направляемая на мембрану вода должна пройти стадию предварительной очистки, чтобы частицы крупных загрязнений не повредили полимерную оболочку. После обратного осмоса вода проходит дополнительную обработку с помощью постфильтра и минерализатора.
Процесс работы разделен на следующие стадии:
1 стадия - Картридж полипропиленовый 5 мкм. На первоначальном этапе предварительной подготовки вода проходит картридж механической очистки на основе полипропилена. Это позволяет эффективно удерживать все типы загрязнений размером более 5 мкм.
2 стадия - Картридж изгранулированного угля. Экологический фильтрующий элемент с активированным углём, приготовленный со скорлупы кокосовых орехов используется во всех осмотических системах. Его главным заданием является удаление вредных соединений, которые могут повредить осмотическую мембрану. Исключительная пористость угля делает фильтр высоко экономичным. Задерживает органические и механические загрязнения, удаляет хлор и его производные. Улучшает вкус, цвет и запах воды.
3 стадия - Картридж полипропиленовый 1 мкм. Картридж тонкой механической очистки из вспененного пористого полипропиленового волокна. Задерживает все взвешенные частицы, ржавчину, песок, и другие механические примеси, размер которых превышает 1 мкм.
4 стадия - Обратноосмотическая мембрана: Atoll TW40-1812-50. На данной стадии вода фильтруется по технологии обратного осмоса. Вода подается под давлением на синтетическую полупрозрачную мембрану, которая пропускает лишь молекулы воды и растворенного в ней кислорода. Все удерживаемые примеси с частью исходной воды сливаются в виде концентрата в дренаж, а очищенная вода подается в накопительный бак.
5 стадия - Постфильтр Atoll CK-2586C. На заключительном этапе фильтрации происходит улучшение вкусовых качеств воды и устранение постороннего запаха. Картридж постфильтра наполнен активированным углем из скорлупы кокосового ореха.

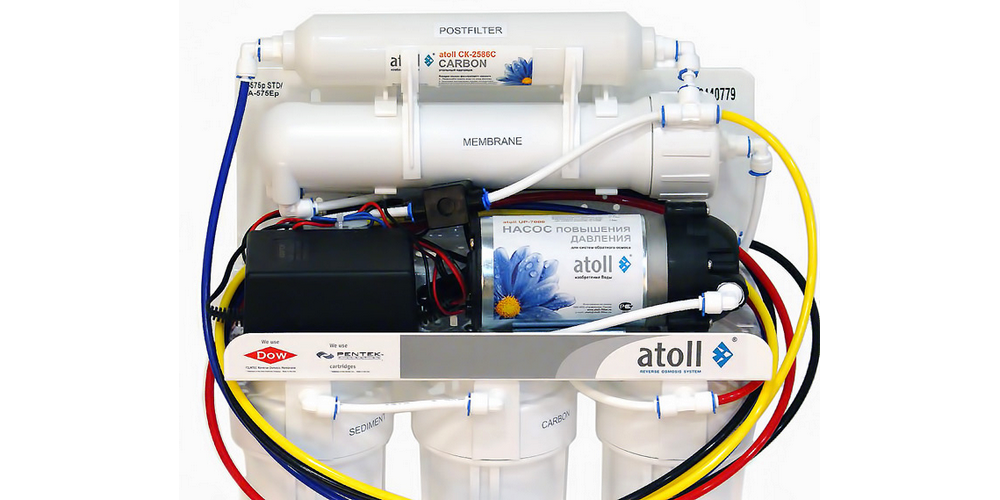

Помпа (насос). Для качественной работы обратноосмотической установки минимально необходимое давление в водопроводе должно составлять 2 атм. В случаях, когда давление в водопроводе не достигает минимально необходимого значения (некоторые районы частного сектора, верхние этажи многоэтажных зданий), предлагается установка системы обратного осмоса с малогабаритным повышающим насосом. Такая установка подключается к сети 220 В и имеет автоматическую защиту от «сухого хода» (при отсутствии воды в водопроводе), а также реле отключения насоса в дежурном режиме (при полном заполнении накопительного бака).
Малогабаритный насос мембранного типа работает практически бесшумно и из-за своей невысокой производительности не влияет на водоснабжение квартиры (дома).
Рекомендации по установке и эксплуатации
Фильтрационный блок и накопительный бак устанавливаются под кухонной мойкой либо в другом подходящем месте, защищенном от воздействия прямых солнечных лучей. Фильтрационный блок с баком могут располагаться как рядом, так и на определенном удалении, ограниченном длиной присоединительной трубки. Монтажные работы включают в себя установку и закрепление фильтрационного блока, монтаж двойного крана подачи очищенной воды, подключение дренажного хомута для слива, а также муфты и крана забора исходной воды из водопровода.

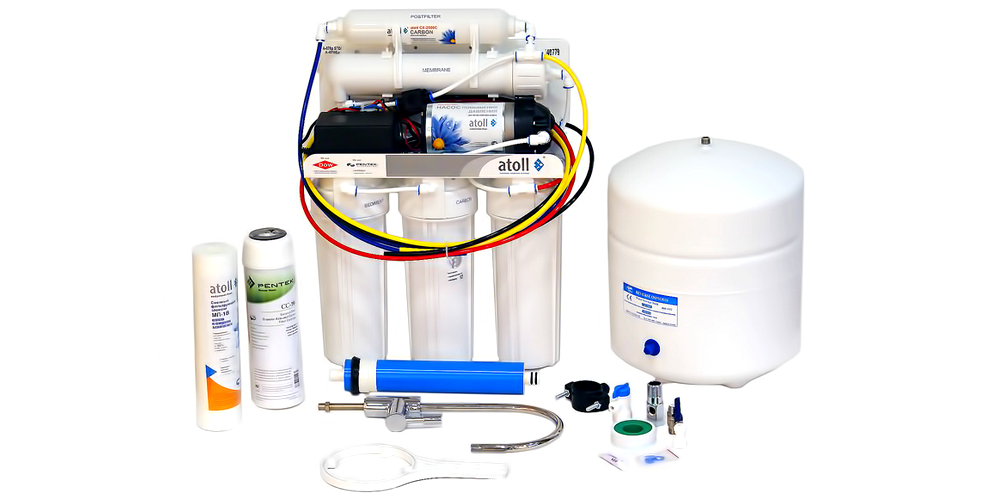

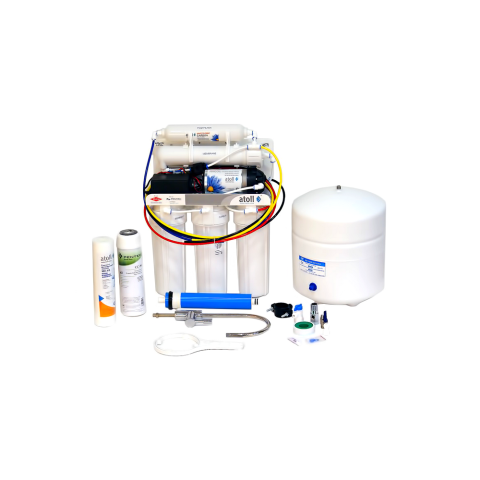

КОМПЛЕКТАЦИЯ ФИЛЬТРА:
- Корпус фильтра с кронштейном для крепления на стену
- Комплект картриджей предварительной очистки
- Мембрана обратноосмотическая
- Посткарбон для систем обратного осмоса
- Бак накопительный
- Насос
- Кран для очищенной воды с установочным комплектом.
- Входная муфта.
- Т-образный кран.
- Шаровой вентиль на бак
- Набор тюбингов (4 шт.)
- Дренажный хомут
- Ключ для корпуса фильтра
- Инструкция по эксплуатации.
ХАРАКТЕРИСТИКИ ФИЛЬТРА:
- Максимальная суточная производительность, л 200
- Тип соединений: John Guest
- Cтепень очистки, %: 92 - 99
- Количество ступеней очистки, шт: 5
- 1 ступень очистки – картридж полипропиленовый, 5 мкм
- 2 ступень очистки – картридж из гранулированного угля
- 3 ступень очистки – картридж полипропиленовый, 1 мкм
- 4 ступень очистки – мембрана: Atoll TW40-1812-50
- 5 ступень очистки – постфильтр Atoll CK-2586C
- Насос
- Кран с керамическим переключателем
- Объем накопительного бака, л: 12
- Рабочий объем накопительного бака, л: 5-6
- Расположение накопительного бака: отдельностоящий
- Материал накопительного бака: металл, покрытый эмалью
- Материал монтажной пластины: металл, покрытый эмалью
- Габаритные размеры упаковки фильтра (Ш*Г*В), мм: 450 x 200 x 370 мм
| Названия ступеней очистки | Расположение | Сроки |
| Предфильтры | 1 - ступень (полипропиленовый картридж 5 мкм) | до 4 месяцев |
| 2 - ступень (картридж из гранулированного угля) | до 6 месяцев |
| 3 - ступень (картридж из гранулированного угля) | до 6 месяцев |
| Постфильтры | 5 - ступень (угольный постфильтр) | до 1 года |
| Мембрана | 4 - ступень (обратноосмотическая мембрана) | до 3-х лет |
* - сроки замены могут изменяться в зависимости от качества входящей воды и количества потребления.
