Монтаж зворотного осмосу своїми руками: складання за схемою та інструкція

Не обов'язково викликати майстра, щоб встановити зворотний осмос, адже можна все зробити самотужки. Ми детальніше розповімо про всі нюанси, з якими ви можете зіткнутися під час встановлення конструкції своїми силами.

Основні елементи

Перед тим як ви почнете встановлювати систему зворотного осмосу, вивчіть водопровідну схему та напрямок подачі води. Блок із фільтром зазвичай підключають до трійника, який урізаний в основну магістраль. Після цього розпакуйте коробку з усіма комплектуючими системи та перевіряйте основні елементи на наявність. У коробці мають бути:

1. корпус фільтра;
2. накопичувальний бак;
3. кран, з якого надходитиме чиста вода.
4. очисні картриджі;
5. мембранний елемент;
6. кран накопичувального бака;
7. дренажний хомут;
8. ключ для колб;
9. інструкція;

Тепер перерахуємо всі інструменти, які ви повинні мати для проведення самостійної установки:

1. дриль з трьома свердлами - на 7, 10 та 12;
2. розвідний ключ 3/4 – 2 шт. для зручності
3. ФУМ-стрічка;
4. канцелярський ніж.
5. схема монтажу фільтра, яка зазвичай знаходиться в інструкції.

В упаковці обов'язково має бути інструкція щодо встановлення зворотного осмосу, тому ми не будемо розписувати послідовно схему установки фільтрувальної системи, а тільки дамо рекомендації щодо встановлення.

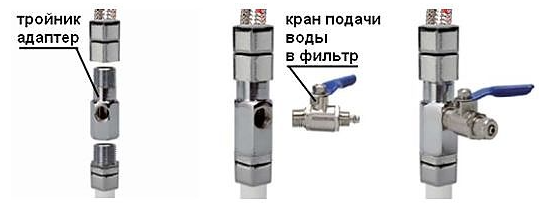

Вріжтеся фільтром у подачу води

Перед тим, як почати встановлення системи, переконайтеся, що ви взяли рушник та миску. Навіть якщо ви відключите подачу води, в системі вона все ще залишатиметься, а також довго стікатиме по трубах, тому підставте невелику миску, щоб вона змогла повністю злитися з труб.

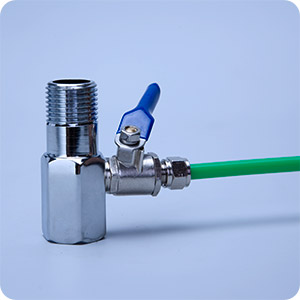

Перед тим, як почнете врізатися, залиште тиск у системі. Вкручуйте кульовий кран максимально щільно, щоб у майбутньому у вас не було протікання, але перед цим огляньтеся, якщо у вас старі прокладки краще їх замінити, оскільки можна не закрутити гайки на муфту.

Усі різьблення обмотуйте ФУМ-стрічкою для кращого зчеплення. Накручуйте муфту з краном на різьблення доти, доки не відчуєте, що вперлися в прокладку.

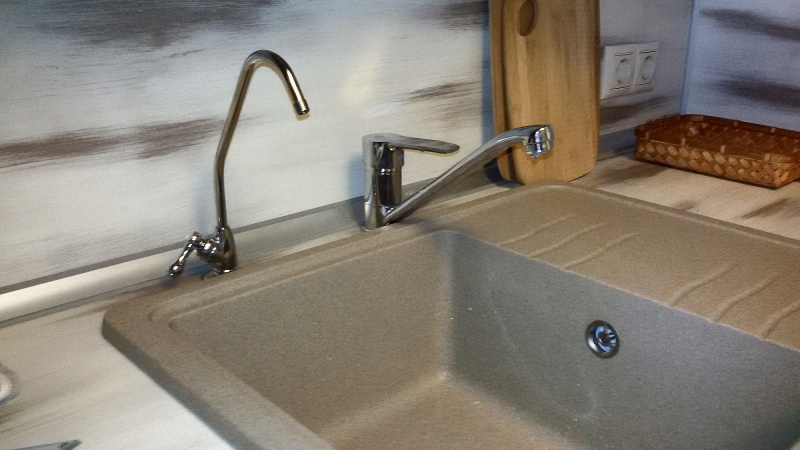

Поради щодо встановлення питного крана

Перед тим, як встановити питний кран, спочатку намітте його розташування. Центральна частина зазвичай намічається невеликим свердлом. Якщо у вас мийка металева, то можна свердлити прямий по ній, якщо виготовлена з інших сплавів, то бажано перед свердлінням намітити скотч, щоб не було розколів. Свердліть дірку діаметром 5–6 мм на малих обертах.

В отриманий отвір можна встановлювати основу крана за допомогою ущільнювальних кілець. Кріплення обов'язково фіксуйте ключем із шайбою, яка притискатиме кільця до поверхні основи. Щоб шайба максимально притискала кільце, використовуйте ключ з подовженою головкою. Якщо між краном та основою крана з'явився стик, герметизуйте його гумовими прокладками.

Якщо в системі є додаткова мінералізація води, за такою самою схемою встановлюйте кран.

Підключаємо систему очищення води до магістралі

Перед з'єднанням системи подачі води необхідно спустити тиск у системі, після чого відкрутити кріплення підводки. Далі візьміть спеціальну трубку, яка подаватиме чисту воду, і накрутіть на неї перехідник. Стик герметизуйте стрічкою чи прокладкою. Затягуйте гайковим ключем прокладку, але не перестарайтеся. Після герметизації надягніть на трубку штуцер і зафіксуйте його штатною гайкою.

Після встановлення трубки з чистою водою встановіть трубку зливу для брудного концентрату, який залишатиметься після очищення. Місце встановлення для зливу розміщується над гідравлічним затвором сифонного зливу.

Установка провадиться аналогічним чином. Свердлиться отвір 5-6 мм над корпусом сифона за допомогою тонкого свердла. Щоб зафіксувати штуцер, використовуйте хомут та утримуйте його двома гвинтами.

Не можна встановлювати хомут на згині труби, і під хомут бажано підкласти гумову прокладку, заздалегідь обмазану клеєм або зафіксовану стрічкою для кращої герметизації. Додатково герметизуйте всі отвори у хомуті.

Встановлення мембрани

Мембрану необхідно встановити в корпус, який розташований зверху фільтруючого блоку на пластиковій або металевій пластині. Від'єднайте шланг з фітинга та корпус з правого боку, де знаходиться кришка. Відкрутіть кришку корпусу та вставте мембрану. Мембрана зворотного осмосу встановлюється штоком із двома ущільнювальними гумками вперед – у глибину. Відчувши упор мембрани, акуратно та щільно натисніть долонькою на зовнішній шток і вона має щільно зайти у посадкове місце. Після цього закрутіть кришку, вставте назад шланг і зафіксуйте корпус на місце.

Встановлення картриджів нижнього ряду

Необхідно розпакувати картриджі з целофану та встановити їх у вертикальні колби фільтруючого блоку у послідовності, яка описана в інструкції.

Підготовляємо накопичувальну ємність

Зверху накопичувального бака розташоване різьблення на яке необхідно намотати фум-стрічку і накрутити краник, що йде в комплекті. За допомогою цього крана ми матимемо можливість перекривати чи відкривати подачу очищеної води з бака.

Маємо фільтр під мийкою

Розташуйте фільтр у зручне для вас місце під кухонною мийкою. Накопичувальну ємність можна розташувати як поруч із фільтром так і в сусідній скриньці. Бак можна встановити вертикально, так і горизонтально на спеціальну підставку, яка йде в комплекті. Відміряйте таку довжину шланга, що з'єднує фільтр, яка дозволить вам дістати фільтр з підмийки для зручного сервісного обслуговування.

Підключаємо фільтр

Подача води у фільтр . Відміряємо необхідну довжину від врізання до першої колби, рівно відрізаємо шланг. На крані - врізці є гайка, одягаємо її на шланг і насовуємо на спеціальне відведення на крані. На ньому є маленьке лите колечко, на яке потрібно насунути шланг. Щоб це було не так важко, кінець шлангу можна потримати в окропі. Після цієї процедури, закрутіть гайку до кінця.

Інший кінець вставляємо у фітінг першого корпусу. Нюанс: вставивши шланг до упору, докладіть зусилля і посадіть його до кінця. Подача води готова.

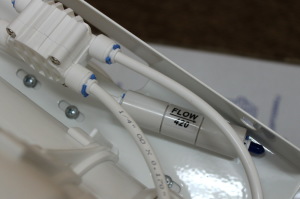

Візьміть шланг, який у Вас виходить із дренажного хомута і вставте таким же способом в обмежувач потоку. Він знаходиться позаду мембранного корпусу на кронштейні. У більшості випадків це довгасте барило, яке з іншого кінця з'єднане з мембраною. У деяких системах обмежувача потоку немає, замість нього в шланг вставлений маленький обмежувач пластиковий. Обмежувачі такого типу не дуже надійні, краще придбати повноцінну з урахуванням продуктивності Вашої мембрани. Злив готовий.

Встановіть накопичувальний бак туди, де Ви вирішили його поставити і відміряйте шланг до системи. Крани в баках бувають старого типу під пластикову гайку, але в основному мають легкознімне з'єднання, як і на всій системі. Шланг від бака необхідно вставити в потрійний фітинг, який виходить із чотирьох ходового клапана та вставляється у постфільтр.

Приєднання шланга до крана має своєрідну специфіку. Це зазвичай докладно показано малюнку в інструкції до фільтру. Затягніть гайку на штокеркрана до упору, а інший кінець вставте у постфільтр на виході.

Після подачі води на фільтр необхідно дочекатися заповнення накопичувального бака. У середньому бак наповнюється за 1,5-2 години.

Промивання фільтра

Після встановлення та запуску фільтра його необхідно промити. Для цього набираємо та спускаємо в каналізацію 1-2 наповнених баків води. У середньому цю процедуру з урахуванням наповнення баків піде 3-4 години.

Спостереження за системою

Після запуску фільтра уважно спостерігайте за всіма вузлами щодо протікання. У разі виявлення прокопування домотайте фум-стрічку на з'єднання, що протікає.

Перевірка працездатності фільтра

Перевірити якісну роботу фільтра можна за допомогою ручного приладу TDS-метр. Для цього потрібно виміряти якість вхідної водопровідної води та якість води з фільтра. При якісній коректній роботі фільтра показник забрудненості води після фільтра має покращитись на 96-99%.
