Звертаємо вашу увагу, що з осені 2020 року весь модельний ряд фільтрів та редукторів Honeywell випускатиметься заводом-виробником під торговою маркою Resideo Braukmann. Модель регулятора тиску Honeywell D04FM-A може працювати у різному середовищі з температурою суміші трохи більше 70°С. Можна модернізувати за допомогою установки зворотного впускного клапана. Складається з корпусу та зовнішнім різьбленням з різьбовим отвором для манометра на виході. Сам корпус клапана складається з нікельованої латуні. Встановлюватись може як вертикально, так і горизонтально. При горизонтальному встановленні регулятор повинен стояти чорною пластмасовою кришкою вгору.
Налаштування редуктора тиску Honeywell D04FM-A (DN15):
- середа роботи: вода
- матеріал корпусу: латунь
- вбудований фільтр тонкого очищення
- розмір комірки сітки: 16 мм
- температура робочого середовища: до 70 °С
- тип з'єднання: 1/2" ПН
- умовний прохід: DN15
- тип тиску: PN16
- налаштування вихідного тиску: 1,5-6 Бар
- можливість підключення манометра: є
- виробництво: Німеччина

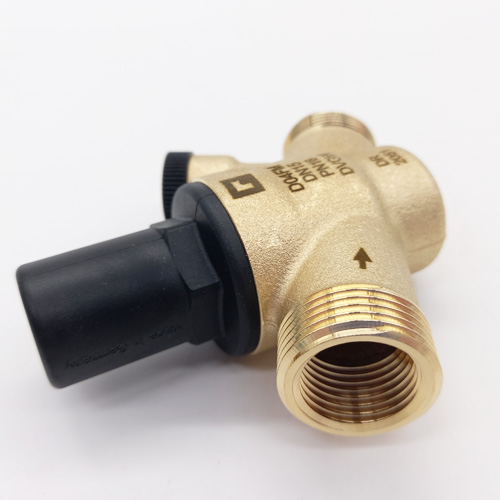

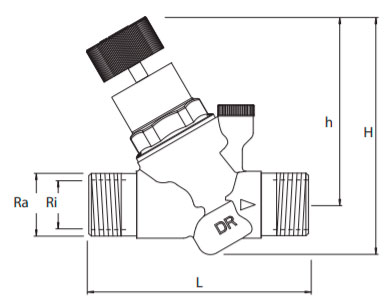

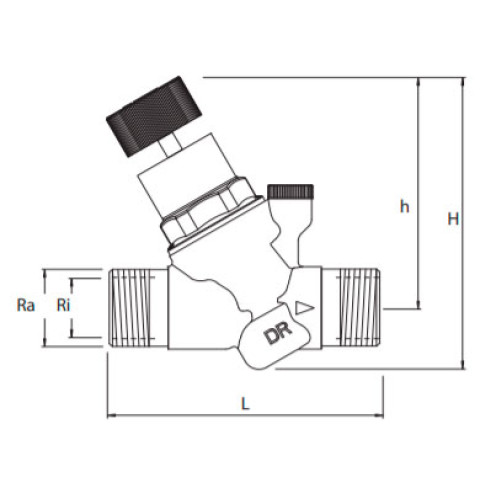

Конструкція клапана D04FM-1/2 включає:
корпус, що містить дві різьби: зовнішню та внутрішню, а також з отвір для підключення манометра на виході;
вкладиш клапана з діафрагмою;
регулювальний маховик;
регулювальна пружина.
Корпус виробу виконаний з нікельованої латуні, мембрана з NBR (армована волокном), ущільнювачі з NBR, пружина, що регулює, виробляється з високоміцної пружинної сталі.
Принцип роботи
Редуктор функціонує за принципом врівноваження зусиль, тобто. сила діафрагми спрямована проти сили вирівнювання пружини. При надходженні води впускний тиск і натискання на діафрагму знижується, після чого більший тиск на пружину викликає відкриття клапана. Збільшення тиску на виході відбувається до моменту, коли зусилля діафрагми та пружини не зрівняються.
Монтаж
Установку необхідно здійснювати відповідно до інструкції, враховуючи загальні вказівки та місцеві приписи, у захищеному від мінусових температур та легко доступному місці. Перед монтажем необхідно виконати промивання труб. Встановити редуктор (направляюча стрілка на корпусі має збігатися з напрямком потоку води). Монтаж виконується за відсутності згинального моменту та напруги. Редуктор готовий до використання.
Для встановлення вихідного тиску необхідно дотримуватись послідовності дій:
1. Закрити клапан на вході
2. Стравити тиск з вихідного боку
3. Закрити клапан на виході
4. Встановити манометр
5. Відкрити клапан на вході
6. Обертати гвинт із шліцем за допомогою зеленої ручки вправо до встановлення на манометрі потрібної величини вихідного тиску. Якщо тиск не відповідає бажаній величині, слід повторно натиснути тиск на виході і встановити необхідні показники вихідного тиску.
7. Відкрити клапан на виході.
8. Регулятор готовий до експлуатації.
Редуктор HoneyWell (Resideo Braukmann) D04FM 1/2 встановлюють у таких випадках:
для надійної роботи побутових приладів, підключених до водопроводу нижче за напрямом перебігу води (рекомендується тиск 4 бар);
якщо рівень тиску перевищує максимально допустиме значення для конкретної системи;
у випадках, що передбачають використання систем підвищення тиску у кількох зонах тиску (наприклад, у багатоповерхових будинках при встановленні редукторів на кожному з поверхів);
для підтримки вхідного/вихідного тиску на постійному рівні в системах підвищення тиску, обладнаних насосом;
для зниження до мінімуму шуму води у системі водопостачання.
Редукційні клапани оберігають обладнання від пошкоджень, в результаті стрибків тиску, і при цьому знижують витрати води.
Переваги редукторів HoneyWell (Resideo Braukmann) D04FM-1/2:
1. Надійність в експлуатації (багаторазова перевірка в експлуатації, а також перевірка на відповідність стандарту DVGW)
2. Наявність гнізда для підключення манометра
3. Компактний розмір (підходить для монтажу на малому просторі)
4. Пружина регулювання не стикається з питною водою
5. Комплектується регулювальним маховиком (можна виставляти необхідний тиск на виході)
6. Невелика вага
