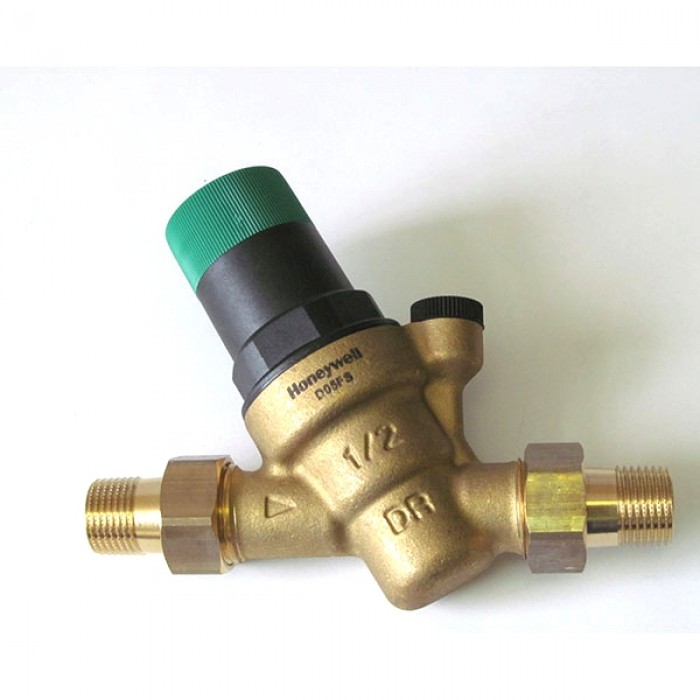

Редуктор тиску води Honeywell D05FS-1/2A

Корпус редуктора Honeywell Resideo Braukmann D05FS-1/2A виготовлений із червоної бронзи, а вкладиш виконаний із полімеру. У корпусі передбачено підключення манометра (через отвір G1/4"). Усередині знаходиться вбудований сітчастий фільтр з коміркою 1 мм. Щоб встановити потрібний випускний тиск, достатньо повернути регулювальну ручку. На ручці нанесені цифри, які насправді відповідають випускному тиску. Не контактує з водою. Невеликі габарити і незначна вага є збалансованим сідлом.

Робота регулятора Honeywell D05FS-1/2A полягає у врівноважуванні дій регульованої пружини та діафрагми. Коли вихідний тиск води падає, разом із ним і знижується тиск діафрагми. Тоді пружина тисне на діафрагму і відкриває клапан. Вихідний тиск буде збільшуватися, доки не буде досягнуто рівноваги між пружиною та діафрагмою. У клапанах Honeywell перепади вхідного тиску не впливають на вихідний тиск.

Встановлення регулятора тиску Honeywell D05FS необхідно виконувати після фільтру тонкого очищення. Для належного ТО та обслуговування потрібно передбачити вільний доступ до обладнання. Після клапана бажано залишити трубу довжиною щонайменше 5 діаметрів даного приладу.

Застосування редуктора тиску води Honeywell D05FS

Як уже було зазначено Honeywell D05FS застосовується як у промисловості та побуті. Його доцільно встановлювати у випадках, коли:

• статичний тиск у системі перевищує допустимий
• необхідно безліч зон тиску в одній системі (наприклад, потрібний регулятор тиску на кожному поверсі)
• потрібно усунути перепади і необхідний постійний рівень тиску, при використанні насосів

особливості:

• вихідний тиск встановлюється ручкою налаштування
• встановлений тиск відбивається на шкалі налаштування
• настроювальна пружина не вступає в контакт із водою
• вставка клапана із високоякісного синтетичного матеріалу може повністю змінюватися
• збалансоване за тиском сідло клапана - коливання вхідного тиску не впливають на вихідний тиск
• мала маса
• Габарити (ш/в/г) див: 15х12.2х3.2 (ширина з американками)

Конструкція:

1. корпус з отвором під манометр
2. різьбові фітинги з латуні
3. вставка клапана з діафрагмою та сідлом клапана
4. пружинна склянка зі шкалою та ручкою налаштування

Технічні характеристики:

• Діапазон регулювання тиску: 1,5 – 6 бар
• Допустимий тиск на вході: 25 бар
• Матеріал корпусу: червона бронза RG5
• Діаметр підключення: 1/2"
• Діаметр зовнішнього різьблення: 3/4"
• Максимальна робоча температура: 70 °С
• Гніздо під манометр: є
• Коеф. пропускну здатність (Значення Kws): 2,8
• Виробник: Honeywell (Німеччина)
